Compass C1 兩輪差動平臺

產品簡介

Compass系列機器人平臺，是基礎型的小型機器人平臺，旨在以高的性價比為客戶提供一個完整、多接口、高可靠性的移動機器人系統。Compass C1是兩主動輪差動輪系的機器人平臺，使用航發公司的HSL-15橡膠輪胎，從動輪采用QL-10全向輪并配有獨立懸掛，能夠適應多種應用環境，并能高性能地實現各種運動。平臺底盤采用整體鋁合金鑄造成型工藝，使用兩臺大功率的空心杯電機作為驅動，并配有多軸伺服驅動器，支持CAN總線及RS232接口。開發包向用戶提供完整的設備通信協議以及基于STM32F407的示例與演示程序源碼，使用戶能夠?qū)ompass C1快速上手。

圖紙下載 | Compass C1

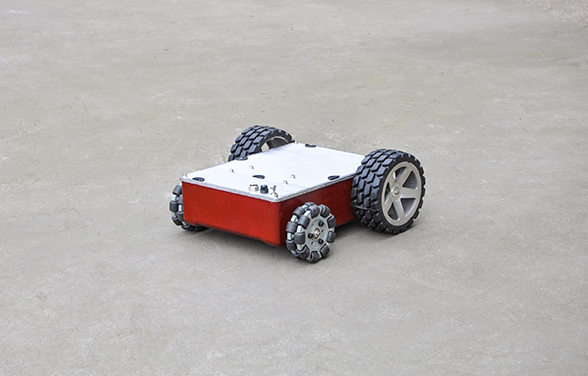

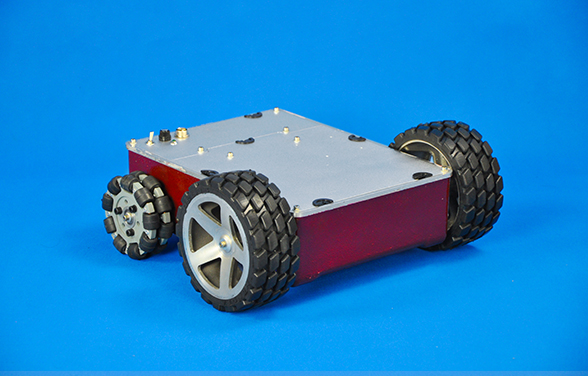

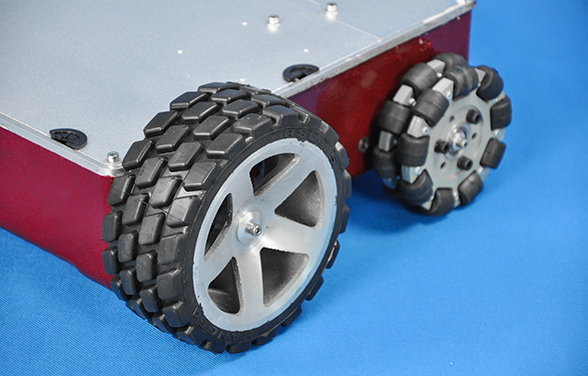

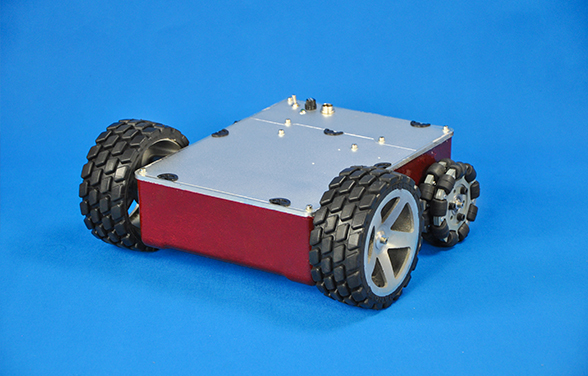

  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片

視頻展示

產品特性

  • 全向從動輪
  • 從動輪獨立懸掛
  • 鋁合金整體成型底盤
  • 工業級橡膠輪、全向輪
  • 空心杯直流伺服電機
  • 伺服驅動器
  • DEMO開發板及應用代碼

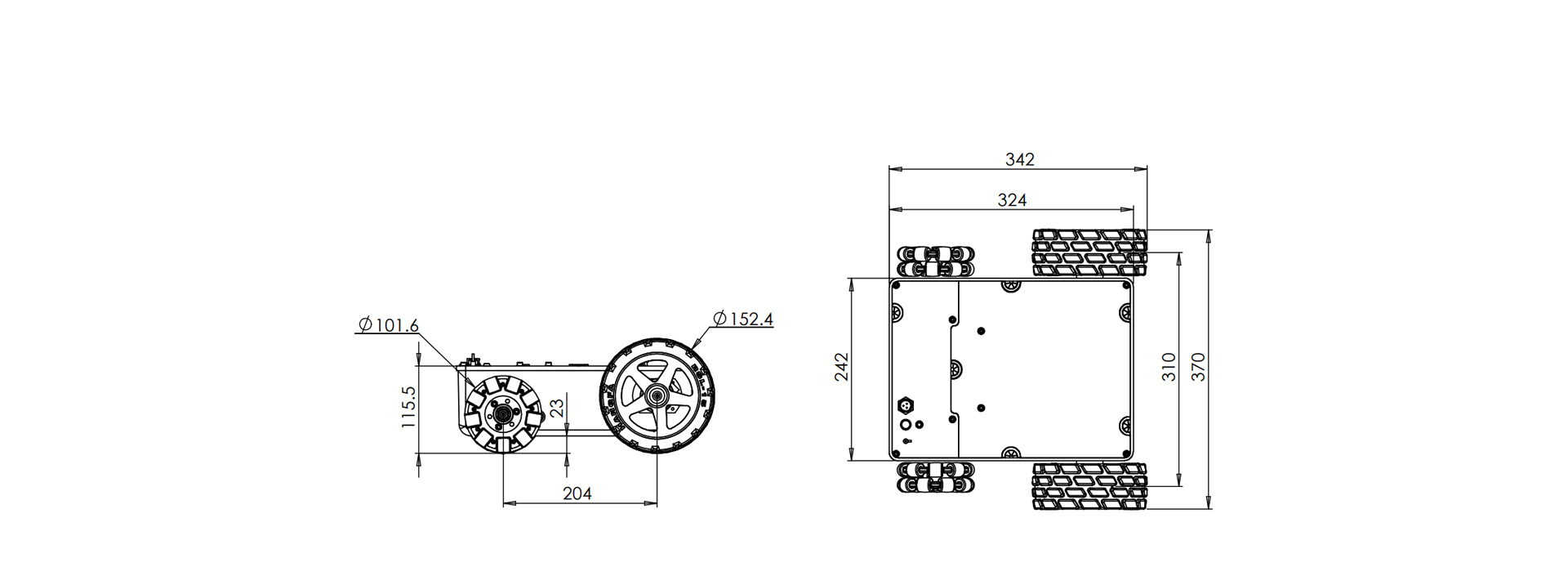

外形尺寸

產品外形尺寸

規格參數

機身形式 鋁合金一體成型 外形尺寸 342×370×115.5
驅動輪 HSL-15橡膠輪 驅動輪直徑 152.4mm
驅動方式 兩輪獨立驅動 懸掛形式 從動輪搖臂式懸掛
車身最小離地間隙 23mm 整機重量 8.5kg
額定負載能力 20kg 電機類型 空心杯直流伺服電機
電機額定功率 30W 電機編碼器 500線/轉，A、B相輸出
電機數量 2 電機驅動 伺服驅動器，CAN總線、RS232通信接口
最大移動速度 1.2m/s 最大自轉速度 370°/s
最小轉彎半徑 0m 適應的地形 室內、室外坑陷較少的水泥及瀝青路面
典型續航時間 約10h（負載5kg，運行速度1m/s,運行率70%） 待機時間 >30h
車載電源輸出 5V@2.5A / 12V@2.5A / 電池電壓(22.4~29.2V)@:5A 電源保險管預設規格 5×20/10A
電池 24V/7.8Ah鋰離子電池 電池快速更換 支持
充電器 輸入:AC220V~240V / 充電電流:3A / 接口:直插式 附件 電池充電器、ULB-1超聲傳感器×5
DEMO開發板 RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2， 獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1）

典型部件

典型研究與應用領域

  • 模式識別技術研究
  • 電子工程實驗
  • 搬運與倉儲應用
  • 路徑規劃技術研究
  • 機械工程實驗
  • 監控與偵查應用
  • 自動駕駛技術研究
  • 嵌入式系統開發與實驗
  • 機器人競賽
  • 傳感器技術研究
  • 圖像處理技術研究
  • 地圖繪制應用
  • 人工智能技術研究
  • 多機器人合作技術研究
  • 柔性制造系統應用

可選附件

  • HMC-01遙控手柄
  • LPC-16巡線傳感器
  • ULB-1超聲測距傳感器
  • 激光雷達
  • GPS定位器
  • Kinect體感傳感器
