QL-13

產品簡介

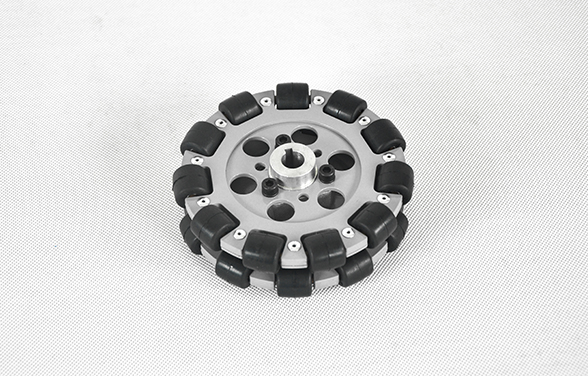

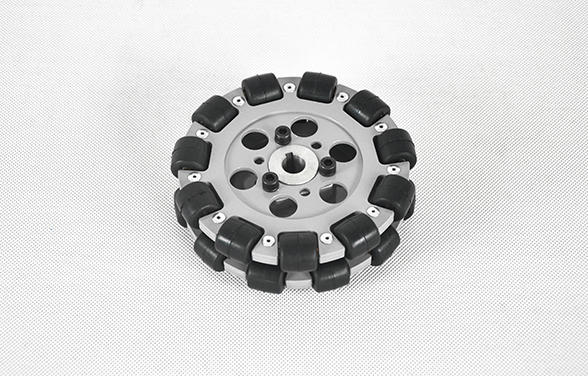

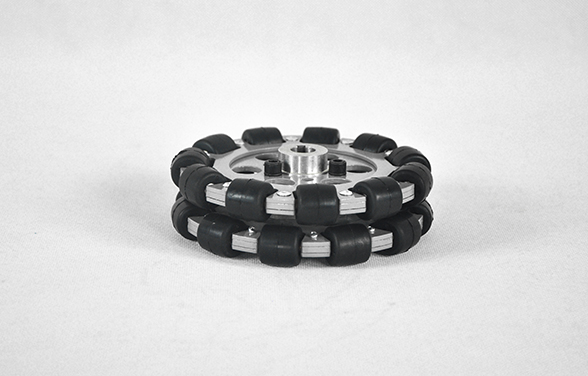

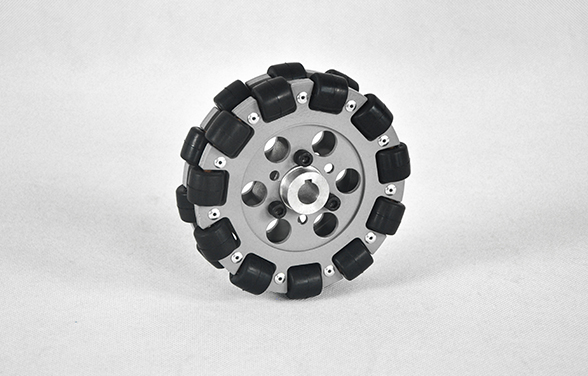

  • QL系列全向輪(omni wheel)是精密型的輕載90°全向輪,每個從動小輪內嵌入兩個滾動軸承,旨在向客戶提供高精密度、高品質要求的產品,滿足客戶的各種精密應用。持續改良的QL系列全向輪,已經實現了從動小輪軸向零間隙,特別適合于各種小型機器人的驅動應用。

圖紙下載 | QL-13CN 圖紙下載 | QL-13CN

產品特性

  • 從動小輪軸向零間隙
  • 雙排多細分設計
  • 小輪內嵌雙軸承設計
  • 特選的優質橡膠
  • 表面高溫烤漆處理
  • 持續改良的QL系列

外形尺寸

產品外形尺寸

規格參數

外徑 127(5")mm 寬度 39mm
側輪數 22 軸承數 44
軸承類型 滾動軸承 小輪材質 橡膠
輪轂材質 鋁合金 輪轂表面處理 雙層高溫烤漆
連接形式 平鍵/緊定螺釘 典型中心孔 5/6/8/10/12/15/16mm
自重 445g 負載能力 30Kg
